Spannungswandler 24V auf 19V – DC-DC 22–36V Eingang, 10A 190W
Spannungswandler 24V auf 19V – DC-DC 22–36V Eingang, 10A 190W

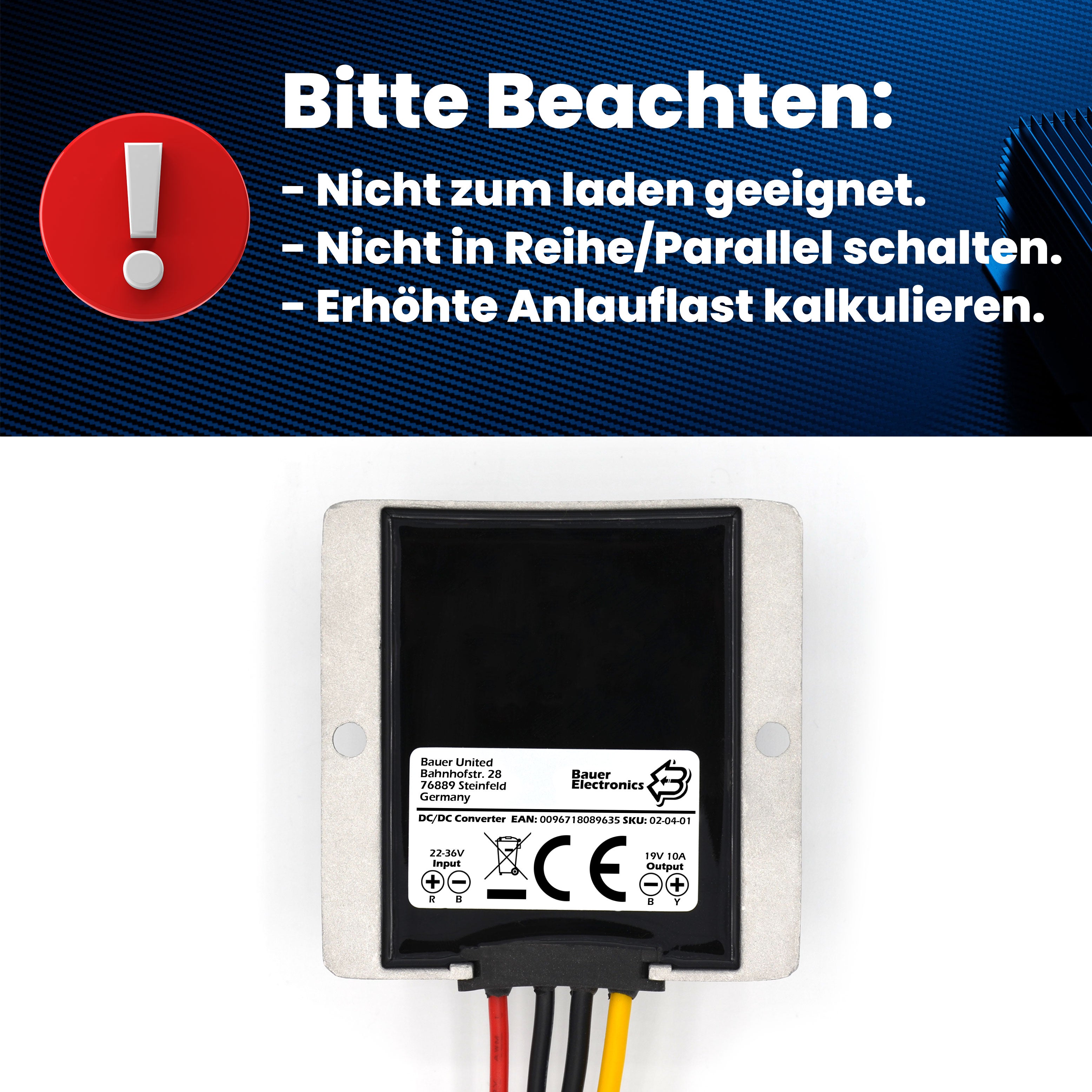

Bild 02-04-01 Warnhinweis / Rückseite
Spannungswandler 24V auf 19V – DC-DC 22–36V Eingang, 10A 190W
Spannungswandler 24V auf 19V – DC-DC 22–36V Eingang, 10A 190W
Spannungswandler 24V auf 19V – DC-DC 22–36V Eingang, 10A 190W
Spannungswandler 24V auf 19V – DC-DC 22–36V Eingang, 10A 190W
Anschlusstyp:offene Kabelenden

Spannungswandler 24V auf 19V – DC-DC 22–36V Eingang, 10A 190W

Artikelnr.: 02-04-01

GTIN:0096718089635

Passiv gekühlt
Staub- & wasserdicht
Kompakte Bauform
100 % Volllast-geprüft
Umfangreiche Schutzfunktionen
Title
€32,99 EUR

inkl. MwSt.
Kostenloser Versand in Deutschland

Sofort Lieferbar
Ausverkauft
In kürze wieder Verfügbar
Hurry! LET BUY NOW

Sofort Lieferbar

Title
  • PayPal
  • Mastercard
  • Maestro
  • Visa
  • Google Pay
  • Apple Pay
  • American Express
  • Union Pay
  • Rechnung

Technischer Support

Kostenloser Versand innerhalb Deutschland

30 Tage Rückgabe

PayPal Käuferschutz

Bezahle in 30 Tagen

  • Produktbeschreibung

  • 3D Modell

  • Technische Daten

  • Downloads

  • Step-Down-Wandlung|Für eine stabilisierte DC-Versorgung von Verbrauchern, die ein niedrigeres Spannungsniveau als das vorhandene Bordnetz benötigen
  • Robuste Ausführung|Vergossene Elektronik für den festen Einbau in Fahrzeugen, Booten, Camping- und Industrieanwendungen
  • Kompakter Festeinbau|Offene Kabelenden ermöglichen eine direkte Integration in bestehende Bord- und Anlagenverkabelungen
  • Vielseitig einsetzbar|Geeignet für mobile und stationäre DC-Anwendungen, bei denen eine konstante Versorgungsspannung benötigt wird
Warnhinweise und Inkompatibilität
Nicht zum laden von USB-Geräten oder Batterien geeignet
Nicht mehrere Geräte in Reihe oder parallel schalten
Erhöhte Anlauflast bei Motoren und Pumpen einkalkulieren
Geräte nicht dauerhaft an Leistungsgrenze betreiben
Model:SPW-24V1910 (02-04-01)
Restwelligkeit:100 mV
Max. Nennleistung:190 W
Max. Nennstrom:10 A
Wirkungsgrad (Typ):94% @ 24V in
Eingangsspannungsbereich:22-36 V
Arbeitstemperatur:-40 ~ +80 °C
Wasserfestigkeit:IP68
Überlastschutz:Ja
Überhitzungsschutz:Ja
Überspannungsschutz:Ja
Kurzschlussschutz:Ja
Nennspannung:24 V
Leerlaufstrom: 10 mA (24V in)
Galvanisch getrennt:Nein
Abmessungen:74 x 74 x 32 mm
Gewicht:280 g
Kühlung:Luft
Gefertigt nach:ISO 9001:2015
CE-Konformitäten:EMV 2014/30/EU, RoHS 2011/65/EU
ZertifizierungenZertifizierungenZertifizierungen

Produktbeschreibung

  • Einsatzgebiet|Die beliebte 24V zu 19V Versorgung kann als vorgeschalteter Transformer im LKW, Auto, Boot, Quad, Traktor, Wohnmobil, KFZ oder Haus und Garten eingesetzt werden.
  • Wasserdicht nach IP68|Der Charger wird mit Epoxidharz wasserdicht vergossen und erlaubt individuellen Einsatz z.B. im Außenbereich als Stromversorgung für Beleuchtungen oder auf See, verbaut in Booten.
  • Schutzschaltungen|Überspannungsschutz, Verpolungsschutz, Kurzschlussschutz, Überlastschutz sowie Überhitzungsschutz sorgen für Sicherheit. Beachten Sie dazu das Datenblatt des jeweiligen Gerätes.
  • Fertigung|Durch die Produktion in einem ISO 9001 zertifizierten Betrieb mit Funktionsprüfungen und Qualitätschecks, können wir defekt minimieren und Arbeitsabläufe sowie Kosten optimieren.
  • Robust|Der step down transformer verfügt über Schutzeinrichtungen und ist resistent gegenüber Vibrationen! Geeignet für: Car-Audio, LED-Display, LCD-Fernseher, elektrische Ventilator, Solarenergie, Photovoltaik-Panel, Motoren und Industrieanlagen.
  • Anschluss|Der Querschnitt der Leitungen des DC/DC Umwandlers ist auf die jeweilige maximale Leistung ausgelegt. Verzinnte offene Enden erleichtern die Integrierung in die Schaltung.
  • Leistung|Achten Sie bei der Gerätewahl auf genügend Spielraum im Spannungsbereich nach oben, sowie unten. Planen Sie bei der Stromstärke Aufgrund von erhöhten Anfangslasten, Puffer nach oben ein.
  • Vorsicht|Betreiben Sie elektrische Geräte niemals dauerhaft an der Leistungsgrenze, da dies zu Beschädigungen führen kann. Achten Sie auf intakte Leitungen und die richtige Polung der Anschlüsse.
  • Nicht geeignet|QC(Quick Charge) ist mit diesen dc-dc Wandler nicht möglich. Dazu wird eine Kommunikation zwischen Ladegerät und Endgerät vorausgesetzt.
  • Kühlung|Den maximal angegebenen Ausgangsstrom kann das Modul ohne aktive Kühlung leisten und arbeitetet dadurch Geräuschlos. Je nach Belastung, ist mit Wärmeentwicklung zu rechnen.
Warnhinweise und Inkompatibilität
Nicht zum laden von USB-Geräten oder Batterien geeignet
Nicht mehrere Geräte in Reihe oder parallel schalten
Erhöhte Anlauflast bei Motoren und Pumpen einkalkulieren
Geräte nicht dauerhaft an Leistungsgrenze betreiben

3D Modell

Technische Daten

Model:SPW-24V1910 (02-04-01)
Restwelligkeit:100 mV
Max. Nennleistung:190 W
Max. Nennstrom:10 A
Wirkungsgrad (Typ):94% @ 24V in
Eingangsspannungsbereich:22-36 V
Arbeitstemperatur:-40 ~ +80 °C
Wasserfestigkeit:IP68
Überlastschutz:Ja
Überhitzungsschutz:Ja
Überspannungsschutz:Ja
Kurzschlussschutz:Ja
Nennspannung:24 V
Leerlaufstrom: 10 mA (24V in)
Galvanisch getrennt:Nein
Abmessungen:74 x 74 x 32 mm
Gewicht:280 g
Kühlung:Luft
Gefertigt nach:ISO 9001:2015
CE-Konformitäten:EMV 2014/30/EU, RoHS 2011/65/EU
ZertifizierungenZertifizierungenZertifizierungen

Downloads

Hinweis zu Kundenbewertungen

Kundenbewertungen können über unseren Onlineshop sowie über externe Verkaufsplattformen abgegeben worden sein. Hierfür nutzen wir Judge.me Reviews.
Häufig gestellte Fragen

Kann ich einen DC/DC-Wandler direkt an ein Solarmodul anschließen?

Unsere DC/DC-Wandler besitzen keine MPPT-Regelung. Bei einem direkten Anschluss wird
der optimale Arbeitspunkt des Solarmoduls daher nicht automatisch nachgeführt.

Wichtig: Der DC/DC-Wandler darf nicht zwischen Solarmodul und MPPT-Regler geschaltet werden.

Für einen stabilen und effizienten Betrieb empfehlen wir einen geeigneten Solar- beziehungsweise MPPT-Regler oder die Versorgung über eine Batterie mit vorgeschaltetem Solarregler.

Warum muss der gesamte Eingangsspannungsbereich berücksichtigt werden?

Die Eingangsspannung darf den zulässigen Bereich des Wandlers zu keinem Zeitpunkt verlassen. Berücksichtigen Sie deshalb nicht nur die Nennspannung, sondern auch Spannungsspitzen, Ladespannungen und mögliche Leerlaufspannungen.

Bei Solarmodulen ist insbesondere die maximale Leerlaufspannung bei niedrigen Temperaturen entscheidend.

Welchen DC/DC-Spannungswandler benötige ich?

Für die Auswahl benötigen wir:

  • den vollständigen Eingangsspannungsbereich,
  • die gewünschte Ausgangsspannung,
  • den maximalen Strom- oder Leistungsbedarf,
  • die Information, ob eine galvanische Trennung erforderlich ist,
  • eine kurze Beschreibung der Anwendung.

Senden Sie diese Angaben mit der gewünschten Stückzahl an info@bauer-united.com. Wir helfen Ihnen gerne bei der Auswahl.

Wie muss ein Spannungswandler abgesichert werden?

Die Plusleitung sollte möglichst nahe an der Spannungsquelle beziehungsweise am Abgriff des Bordnetzes abgesichert werden. Die Sicherung und der Kabelquerschnitt müssen zur maximalen Eingangsleistung, Leitungslänge und Installation passen.

Bei Unsicherheit senden Sie uns die Artikelnummer sowie Angaben zu Eingangs- und Ausgangsspannung, Leistung und Leitungslänge.
